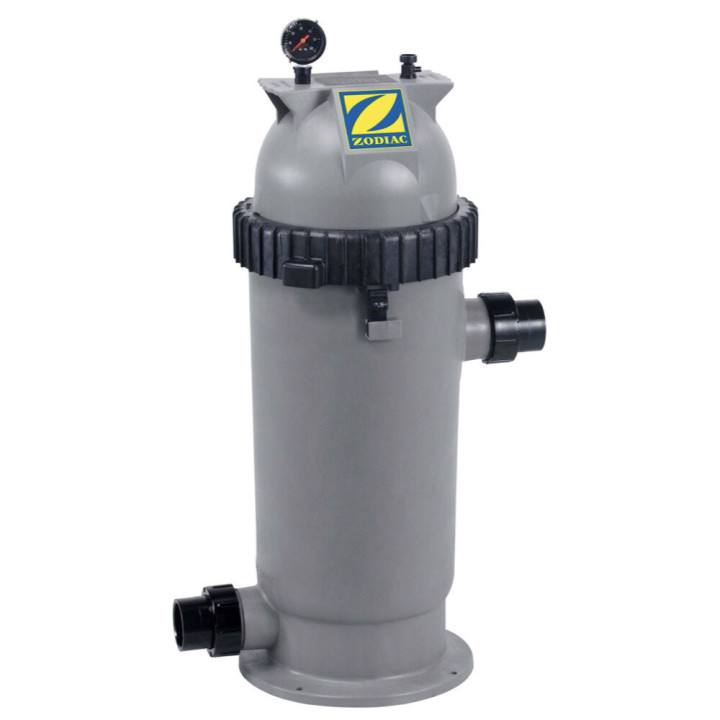

Zwembad patroonfilter - CS ZODIAC

Waarom Dit Specifieke Product Opvalt

Alle Zodiac CS patroonfilters delen hetzelfde hydraulische ontwerp. Er is geen modelspecifieke beperking op pijpdiameter. Elke eenheid is gebouwd met een standaard 63 mm filterlichaampoort en wordt geleverd met reductiekoppelingen om aan te passen aan 50 mm leidingen. Dit voorkomt maatfouten tijdens aankoop en maakt directe integratie in zowel moderne als bestaande installaties mogelijk.

Deze aanpak houdt de hydraulische prestaties stabiel en biedt volledige flexibiliteit tijdens de installatie. U sluit direct aan op 63 mm leidingen voor maximale doorstroom efficiëntie of reduceert naar 50 mm zonder extra accessoires of adapters.

Technische Uitmuntendheid en Bouwkwaliteit

Materialen en Constructie

• Filterlichaam vervaardigd uit glasvezel versterkt polypropyleen.
• Enkelstuk drukvat gedeeld over alle CS-modellen.
• Boven gemonteerde drukmeter met schone vuile referentiering.
• Geïntegreerde luchtontlastklep voor gecontroleerde systeemvulling.

Hydraulische Aansluitingen

• Standaard 63 mm poorten op het filterlichaam voor alle modellen.
• Geleverde 63 tot 50 mm koppelingen inbegrepen in de doos.
• Directe compatibiliteit met 63 mm en 50 mm leidingen.
• Geen extra reductoren of fittingen vereist.

Prestatie Specificaties

• Filtratiefijnheid 15 tot 20 micron.
• Maximale werkdruk 3,5 bar.
• Werkdruk 0,2 tot 0,8 bar met variabele snelheidspompen.
• Werkdruk 0,4 tot 1,2 bar met enkelvoudige snelheidspompen.

Beschikbare Opties

• CS 100. Filteroppervlak 9,3 m2. Zwembadvolume tot 130 m3.
• CS 150. Filteroppervlak 14,0 m2. Zwembadvolume tot 170 m3.
• CS 200. Filteroppervlak 18,6 m2. Zwembadvolume tot 170 m3.
• CS 250. Filteroppervlak 23,2 m2. Zwembadvolume tot 170 m3.

Alle modellen gebruiken dezelfde 63 mm filterlichaampoorten en worden geleverd met 63 tot 50 mm verbindingskoppelingen.
